Préambule
Un certain nombre de normes existent déjà dans le domaine du modélisme ferroviaire avec, notamment pour le N, la norme AFAN normalement réservée à ses membres mais qui de par son usage courant est devenu un standard de fait (Norme Morop).
Les propos qui suivent n’ont pas pour objet de proposer une nouvelle norme mais plutôt de compléter celle qui existe déjà en s’interfaçant directement avec elle, du moins du point de vue du positionnement des voies en face avant.
Le SceNic module, par son faible encombrement, s’adresse plus particulièrement aux modélistes de l’échelle N qui ne disposent pas d’une place suffisante pour réaliser un réseau ou qui ne souhaitent pas se lancer dans un grand projet.
Par rapport à un réseau ou à un module aux normes plus classiques, l’investissement en temps est donc relativement modeste, mais permet néanmoins d’obtenir un ensemble complet et cohérent, tout en apprenant à maîtriser toutes les techniques du modélisme sans grand risque au vu de la modeste surface à traiter.
Ce concept, dans sa forme la plus basique, permet également de disposer de petits dioramas dans le but de mettre en situation son matériel ou ses innombrables kits que tout modéliste possède et qui ne seront jamais sorti des boîtes.
Si le SceNic module est conçu à la base comme un élément individuel se suffisant à lui même, il n’en demeure pas moins qu’il peut s’interconnecter avec d’autres, norme oblige, pour former un véritable réseau collectif.
Enfin, la démarche par rapport à ce concept est avant tout personnelle mais élaborée à partir des normes FDEM et avec le concours de quelques membres du forum du N qui ont apporté leurs remarques pertinentes et leurs suggestions constructives sur le sujet pour que la réponse soit collégiale et puisse servir au plus grand nombre, s’il advenait qu’elle puisse être intéressante pour d’autres modélistes.
La version modulaire est à privilégier, mais bien entendu la plus simple à réaliser reste la version monolithique de base avec juste l’ensemble des planches à assembler. Cette version modulaire en deux sous-ensembles permet entre autre de réutiliser le même châssis pour plusieurs scènes ou dioramas. Le socle étant indépendant du caisson, il est aussi plus facile de travailler librement sur la scène avec un ensemble modulaire.
Ce système est conçu pour des dimensions modestes (à l’origine pour tenir dans une bibliothèque). La longueur optimum d’un SceNic, et celle qui convient le mieux au concept, est de 600 à 900mm. Il existe néanmoins des scènes de 1 à 2 mètres (en deux parties), donc tout est possible.
Avant de vous lancer dans l’aventure, lisez attentivement cette page ainsi que les tutoriels en images qui vous apporteront les conseils et les astuces de construction. Comme toute norme, il faut veiller à son parfait respect pour avoir l’assurance d’un bon interfaçage avec les différents modules.
Cette version complète, également disponible en téléchargement, garde la compatibilité ascendante à 100% avec les versions précédentes (v1 à v8.6)
Une version simplifiée, à l’usage des débutants (sans les options et leur détail) est également disponible en téléchargement
Toute la structure du socle et du caisson est en contreplaqué de 5 mm d’épaisseur. Le fond de décor ainsi que le dessus du caisson peuvent être en contreplaqué de peuplier ou en médium de 3mm.
Sélectionner un contreplaqué bien plan (non gondolé) et d’une qualité correcte. Pour la découpe, utiliser une scie égoïne à dents fines ou une scie sauteuse à vitesse moyenne avec une lame fine à denture droite. Pour limiter la production d’éclats de bois, utiliser un adhésif de type « carrossier » au passage de la coupe, ou insérer et serrer une planche sous la ligne de coupe.
Le plateau figurant le sol est composé d’une planche de contreplaqué de 5mm ou d’une plaque de polystyrène extrudé de 40 à 55 mm d’épaisseur, voire les deux en fonction du relief à produire. Si le module est large et/ou long il y aura lieu de renforcer la structure également en contreplaqué de 5mm. Tout l’espace de transition doit également comporter un plancher.

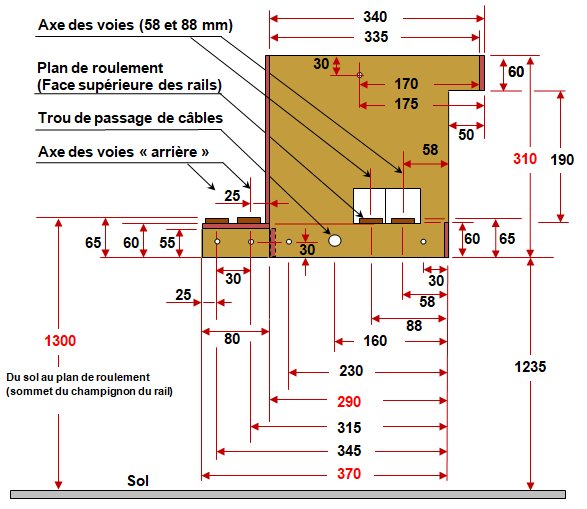

Attention lors de l’assemblage, la menuiserie de la hauteur du plateau de la scène (socle) doit impérativement être de 60mm au niveau de l’interface pour être conforme à la norme (voir schéma au chapitre de la voie).
La profondeur du plateau de la scène est de 290mm, et la profondeur totale du module avec les voies de retour arrière doit mesurer 370mm au niveau des interfaces (règle imposée). Le support des voies de retour arrière de 80mm peut néanmoins avoir une taille variable (de 80 à 150 mm) pour accepter plusieurs voies de passage ou de garage par exemple.
A noter que les voies de retour arrière restent optionnelles si le module n’est pas utilisé en mode SceNic (cas d’un simple diorama). Il est vivement conseillé que ce soit démontable. Les voies de retour arrière et leur plateforme peuvent être ajoutées à tout moment. Elles sont notamment obligatoires lors d’une participation en exposition. Il est recommandé que l’ensemble soit amovible (substitution des voies au profit d’une coulisse par exemple).
Il est possible d’augmenter la hauteur et la profondeur de la scène. Par exemple pour figurer une voie en tranchée où la hauteur du sol est surélevée avec des bâtiments hauts. Le thème de la « Petite Ceinture » entre dans ce cadre. Dans ce cas, on peut (doit) relever de 60mm la hauteur du bandeau par un « chapeau de gendarme ». Les plans sont décrits dans les extensions ci-dessous.
La fixation entre les modules est assurée par des boulons de 5mm serrés par des écrous ou papillons avec une rondelle intercalée. Les trous de passage sont à percer à 7mm et doivent impérativement être placés aux coordonnées spécifiées sur le plan pour pouvoir s’interfacer correctement avec les autres modules. Attention au perçage des trous et au gabarit de passage des voies entre les deux côtés du caisson qui ne sont pas tout à fait symétriques tant qu’ils ne sont pas assemblés.
L’espace de transition avec le diviseur scénique est toujours située à droite du module quand on le regarde de face. Si nécessaire, sa largeur standard de 120mm peut être portée à 150mm pour un accès plus aisé aux interfaces.
Important : il ne faut ni coller ni clouer sa face avant mais simplement la visser de façon à la rendre amovible pour permettre un accès facile aux voies pour le placement des éclisses lors d’un montage en réseau (assemblage de plusieurs modules entre eux). Le raidisseur, situé derrière la façade de l’espace de transition, permet d’assurer la rigidité de sa structure.
D’autre part, il ne doit pas y avoir de vide sur le plancher de l’espace de transition, la totalité de l’espace de transition doit aussi comporter un socle.
Le trou de passage des câbles d’un diamètre de 30 mm, spécifié sur le plan, est obligatoire pour y faire passer le câble du bus de commande DCC qui doit traverser le module.
La couleur retenue pour les modules en exposition est le vert pistache n°1 :
– Peinture acrylique du fabricant Luxens (Leroy Merlin)
– Pot de 0.5 litre
– Aspect : Mat
Juillet 2017 : La peinture n’est plus disponible en pot prêt à l’emploi, il faut passer par un mélange à la demande.
Mélange vert pistache 1 sur base mat : W-75 24.0 / W-74 147.0 / W-78 24.0 / W-84 48.0
LMI065aF LM Nuanc Liasse interieur coul maison 2012
Luxens blanc interieur HPC SAT 16
Depuis 2021, le vert Bali 1 satiné (gamme Luxens Leroy Merlin) convient également en remplacement du vert pistache.
Gabarits d’interface SceNic

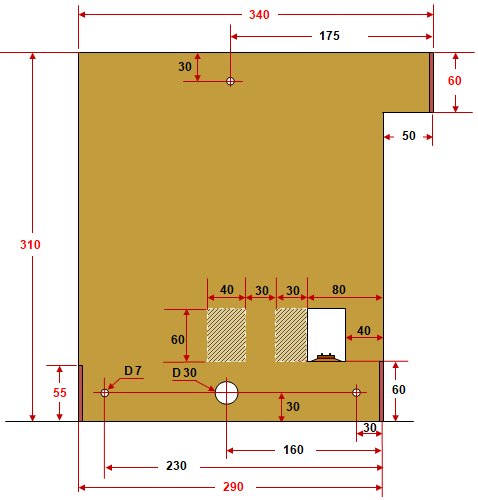

Toutes les dimensions en millimètres du gabarit du socle d’un module SceNic (Stucture en contreplaqué de 5mm).
Interfaces détaillées SceNic

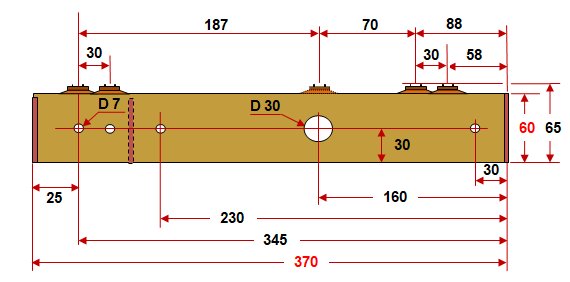

Le trou de passage des câbles d’un diamètre de 30 mm, à l’emplacement spécifié sur le plan, est obligatoire pour y faire passer le câble du bus de commande DCC qui doit traverser le module.
La profondeur du plateau de la scène est de 290 mm, et la profondeur totale du module avec les voies de retour arrière doit mesurer 370 mm au niveau des interfaces (règle imposée).

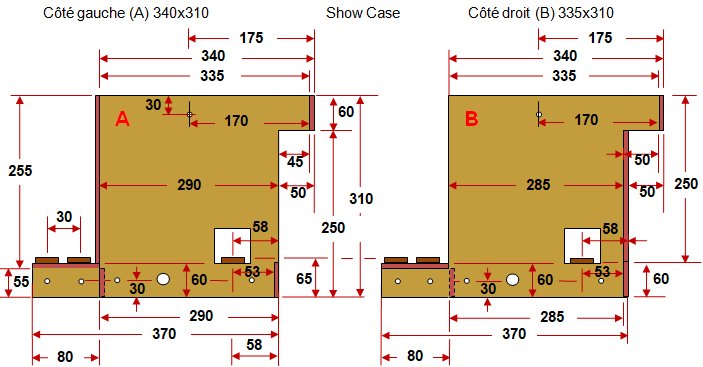

Attention : noter que la planche « B » (côté droit) est réduite en largeur sur l’avant de 5mm par rapport à la planche « A » (côté gauche). Ce retrait permet ensuite de pouvoir plaquer devant la planche « F » de l’espace de transition qui rattrape les 5mm manquants.
Socle

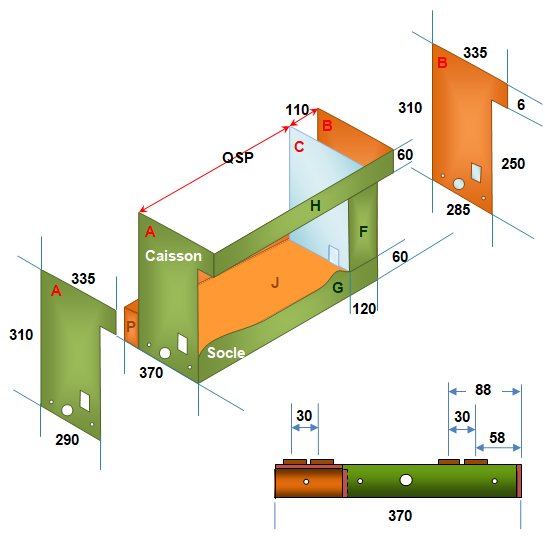

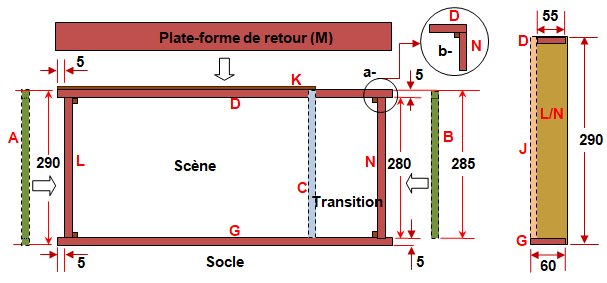

Le socle indépendant n’est pas obligatoire, mais le fabriquer en tant que sous-ensemble permet ensuite de travailler sur la scène et/ou réaliser un diorama sans être gêné par le fond de décor et par les côtés du caisson. La planche arrière (D) peut être assemblée, à votre convenance, de deux façons (a- ou b-).
Le caisson (sous-ensemble 2) s’emboite ensuite par le dessus pour fermer, protéger et éclairer la scène. Avec l’option a- le caisson sera auto-verrouillé par les planches D et G lorsqu’il sera enfiché, c’est plus rigide.
Le socle est un assemblage simple à faire et qui n’apporte ensuite que des avantages.

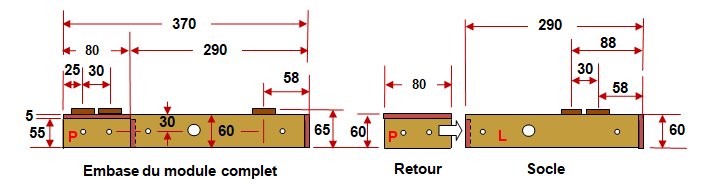

L’interface de l’embase (socle et retour) dans les différentes configurations possibles. Sans les voies de retour arrière, l’embase s’apparente à un module standard AFAN pour le N
A gauche : Embase avec le socle et les voies intégrées sur le retour arrière. Le décor occupe les 290mm de la scène.
A droite : Embase sans les voies arrières. Le décor peut prendre toute la surface disponible, comme un module classique.
Note : il est bien entendu que la menuiserie de l’embase complète du module (socle et retour) peut être réalisée d’un seul tenant si on ne souhaite pas disposer de la modularité
